معرفی بیل مکانیکی ۵۱۰ P-Tier جان دیر

در اردیبهشت ۱۴۰۴ (مه ۲۰۲۵) شرکت جان دیر از جدیدترین بیل مکانیکی سنگین خود با نام ۵۱۰ P-Tier رونمایی کرد. این مدل جایگزین سری ۴۷۰ P-Tier شده و با هدف «عملکرد استثنایی، بهره‌وری سوخت بالا و فناوری‌های پیشرفته» طراحی شده است. بیل مکانیکی ۵۱۰ P-Tier در کلاس وزنی حدود ۵۱ تن (۵۰٫۷۵۰ کیلوگرم) قرار داشته و مخصوص پروژه‌های عمرانی بزرگ، مثل توسعه سایت‌ها و عملیات زیرزمینی سنگین طراحی شده است. این ماشین با ادغام فناوری‌های جدید و بهبودهای فنی نسبت به نسل قبلی، هزینه‌های نگهداری و بهره‌برداری را کاهش می‌دهد و راندمان کاری بالاتری ارائه می‌کند.

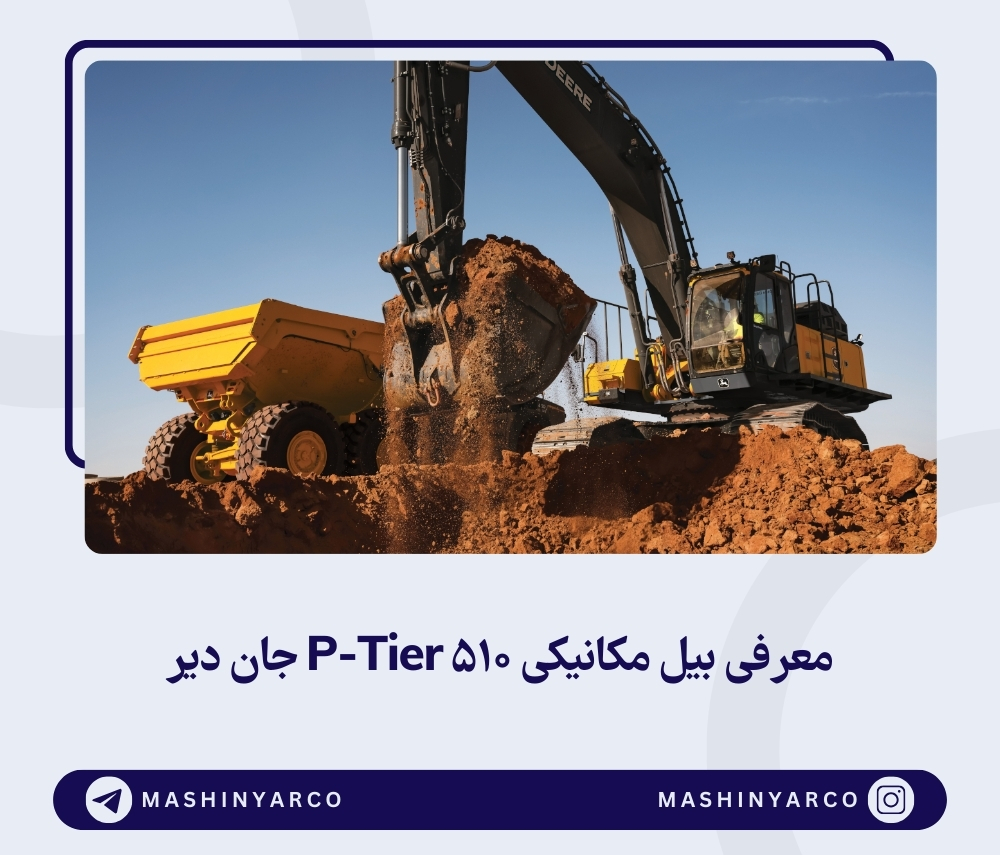

عکس بالا بیل مکانیکی ۵۱۰ P-Tier جان دیر را در حال حفاری نشان می‌دهد. این دستگاه قدرتمند به طراحی بدنه مستحکم، شاسی غول‌پیکر و تجهیزات پیشرفته مجهز است تا در شرایط سخت عمرانی، عملکرد قابل اعتمادی داشته باشد. استفاده از رنگ زرد آشنای تجهیزات جان دیر و طراحی ارگونومیک بدنه، علاوه بر زیبایی، دید مناسبی برای اپراتور فراهم می‌آورد.

موتور و کارایی

بیل مکانیکی ۵۱۰ P-Tier مجهز به یک موتور دیزل ۶ سیلندر ۹٫۰ لیتری جدید جان دیر (John Deere Power Systems) است که قدرت خروجی خالص ۳۶۷ اسب‌بخار (۲۷۴ کیلووات) تولید می‌کند. علیرغم کاهش حجم موتور در مقایسه با مدل قبلی (۴۷۰ P-Tier با موتور ۱۳٫۵ لیتری)، عملکرد و توان ماشین تغییری نکرده است؛ در عوض، مصرف سوخت به‌طور چشمگیری کمتر شده است. طبق آمار رسمی، مصرف سوخت این مدل در شرایط کاری متوسط حدود ۱۲٪ کمتر از نسل قبل است، که معادل صرفه‌جویی بیش از یک گالن (حدود ۳٫۸ لیتر) در ساعت کارکرد ماشین می‌باشد.

سیستم خنک‌کننده نیز کاملاً بازطراحی شده و ۱۰ فن الکترونیکی جدید (E-Fans) جایگزین فن‌های هیدرولیکی سنتی شده‌اند. این فن‌های الکتریکی با فعال شدن به‌صورت demand-driven، در هزینه انرژی صرفه‌جویی می‌کنند و در عین حال خنک‌کنندگی موتور را بهینه نگه می‌دارند. نتایج آزمایش‌ها نشان می‌دهد که این بهبودها باعث کاهش مشهودی در فشار بر موتور و بنابراین افزایش کارایی آن شده است.

طراحی بدنه و دوام اجزا

بدنه‌ی ۵۱۰ P-Tier به‌روزرسانی‌های مهمی نسبت به مدل‌های پیشین دارد. شاسی دستگاه قابلیت عرض متغیر (variable undercarriage) دارد که تناسب بیشتری با شرایط مختلف کار فراهم می‌کند. این شاسی متغیر در کنار طراحی آرمی (بازو) سه‌تکه، امکان استفاده از باکت‌های بزرگ حجیم (حدود ۳٫۸ متر مکعب یا ۵ یارد مکعب) را فراهم می‌کند. بنابر اعلام جان دیر، ساختار جدید شاسی و آرمی باعث شده دستگاه بتواند باکت‌های سنگین بزرگ را با کارایی بالا به‌کار گیرد بدون اینکه استحکام سازه دچار مشکل شود.

اتصالات مفصلی (پین و بوش) در قسمت جلویی بیل بهبود یافته‌اند تا دوام و طول عمر سیستم هیدرولیکی را افزایش دهند. به‌عنوان مثال، طراحی جدیدی به‌نام TopHat bushing و مهره‌های دوطرفه گرد و غبار (۲MAD seals) به کار رفته که در شرایط خاک شنی عملاً عمر مفاصل را دو برابر می‌کند. همچنین سخت‌کاری بیشتر پین‌ها (case-hardening) و مسیرهای روغن‌کاری بهینه در تیغه‌های هیدرولیکی نیز دوام ماشین را بالا برده است. این تغییرات در کنار مسیریابی محافظت‌شده خطوط هیدرولیک و یاتاقان‌های تقویت‌شده باعث شده تا نگهداری دستگاه کمتر و طول عمر قطعات بیشتر شود.

به‌طور خلاصه، ۵۱۰ P-Tier در طراحی بدنه از مواد و اجزای مستحکم‌تری بهره می‌برد که ضمن مقاومت در برابر ساییدگی، قابلیت عملیات سنگین را تا انتهای عمر مفید دستگاه حفظ می‌کند. جان دیر اعلام کرده که هزینه‌های تعمیرات و نگهداری این مدل نسبت به ۴۷۰ به طور میانگین ۱۰٪ کمتر است، حتی منابع صنعت ساخت‌وساز تا ۲۵٪ کاهش هزینه‌ی نگهداری آن را گزارش کرده‌اند.

کابین اپراتور و راحتی

کابین ۵۱۰ P-Tier فضای بزرگ و راحتی دارد تا اپراتور در طول روز کاری خسته نشود. صندلی استاندارد تعلیق مکانیکی با زیرآرنجی‌های قابل تنظیم و بالشتک پارچه‌ای نرم در نظر گرفته شده است. این صندلی دارای کمربند ایمنی جمع‌شونده استاندارد و کشویی است تا در هنگام کارهای سنگین پایداری لازم را فراهم کند. برای کنترل دما در محیط‌های مختلف، سیستم تهویه مطبوع خودکار به همراه بخاری داخل کابین تعبیه شده است. همچنین شیشه‌های جلو و کنار از نوع دودی دو جداره هستند که ضمن کاهش نفوذ صدا و گرما، دید مناسب به محل کار را حفظ می‌کنند.

صفحه‌نمایش‌های کنترلی ۵۱۰ P-Tier از نوع رنگی و چندمنظوره طراحی شده‌اند. نمایشگر بزرگ رنگی LCD چندمنظوره در داشبورد نصب شده است و اطلاعات مربوط به عملکرد ماشین، هشدارها و تنظیمات کارکرد را به اپراتور نمایش می‌دهد. این نمایشگر قابلیت انتخاب زبان، پایش وضعیت نگهداری و گزارش خطاها را دارد. کلیدهای کنترلی و اهرم‌ها نیز با طرح ارگونومیک و روشنایی پس‌زمینه در محیط کم‌نور، کار با ماشین را آسان می‌کند. به‌طور کلی، طراحی کابین و تجهیزات جانبی بر کاهش خستگی اپراتور و افزایش دقت کار تاکید دارد و حس راحتی بیشتر را در حین کار فراهم می‌کند.

فناوری‌های هوشمند و سیستم هدایت تراز

بیل مکانیکی ۵۱۰ P-Tier از مجموعه‌ای از فناوری‌های هوشمند (Smart Machine Technology) بهره می‌برد تا کارایی آن از هر جهت بهینه باشد. مهم‌ترین این فناوری‌ها سیستم هدایت تراز (Grade Control) است. این سیستم به اپراتور کمک می‌کند تا سریع‌تر و دقیق‌تر به سطح مورد نظر برسد و از حفاری اضافی یا پایین رفتن بیش از حد جلوگیری کند. مشتریان می‌توانند یکی از گزینه‌های هدایت دو بعدی (2D Grade Guidance)، تراز هوشمند آماده ۲ بعدی (2D SmartGrade Ready) یا تراز هوشمند سه بعدی (3D SmartGrade) را بسته به نیاز پروژه انتخاب کنند. استفاده از این سیستم باعث می‌شود اپراتور با انجام تعداد پَس‌های کمتر، به تراز نهایی برسد و خطای انسانی به حداقل برسد.

یک ویژگی دیگر، فناوری ضد حفاری بیش از حد (Overdig Protection) است که در صورت رسیدن باکت به عمق تراز تنظیم شده، از ادامه حفاری جلوگیری می‌کند. همچنین سیستم حفظ زاویه باکت (Bucket Angle Hold) به حفظ زاویه مناسب باکت در زمان کار کمک می‌کند تا کیفیت گرید بالا رود. با این امکانات، خطاهای پرهزینه اصلاح تراز کاهش یافته و بازدهی عملیات افزایش می‌یابد.

۵۱۰ P-Tier دارای قابلیت ارتباط و نظارت از راه دور نیز هست. امکان دسترسی از راه دور به نمایشگر فراهم شده که کاربر را قادر می‌سازد بدون نیاز به حضور فیزیکی در ماشین، به مانیتور کنترل تراز متصل شده و تنظیمات یا دیتای جدید را ارسال کند. این قابلیت با بهره‌گیری از فناوری JDLink جان دیر (سیستم ارتباط بی‌سیم ماشین‌آلات)، داده‌های عملکرد دستگاه را به صورت بی‌سیم منتقل می‌کند. به کمک این سیستم، سرپرستان ناوگان می‌توانند وضعیت ماشین (مثل مصرف سوخت، ساعت کارکرد و هشدارها) را از طریق پلتفرم آنلاین پیگیری کنند و بروزرسانی‌های کارآمد را بدون مراجعه حضوری انجام دهند.

ایمنی و دید اپراتور

یکی از نکات مهم در طراحی ۵۱۰ P-Tier، بهبود دید و ایمنی محیطی است. این بیل مکانیکی به طور استاندارد به سه دوربین جانبی (راست، چپ و عقب) مجهز شده که تصاویری با دید ۲۷۰ درجه اطراف دستگاه را به نمایشگر داخل کابین منتقل می‌کنند. علاوه بر این، چراغ‌های LED دور تا دور در بالا و بدنه دستگاه تعبیه شده‌اند تا در شرایط نور کم یا شب، محیط کار با روشنایی کافی پوشش داده شود. ترکیب دوربین‌ها و چراغ‌ها باعث می‌شود اپراتور به راحتی کل فضای اطراف بیل را رصد کرده و با اطمینان بیشتری کار کند. برای مثال مانعی که در پشت ماشین باشد با کمک دوربین عقب قابل مشاهده است، و نور قوی LED از روشنایی محدوده جلوی باکت به هنگام تخلیه در شب اطمینان می‌دهد.

علاوه بر تجهیزات دید، امکانات ایمنی دیگری نیز در دسترس است. سیستم کاهش سرعت خودکار در موقعیت‌های خاص، هشدار صوتی حرکت، کمربند ایمنی، ساختار مقاوم کابین در برابر واژگونی (ROPS/FOPS)، و پوشش‌های محافظ کابل‌ها و شیلنگ‌های هیدرولیک نمونه‌هایی از این تمهیدات‌اند. ترکیب این تجهیزات ایمنی در کنار کیفیت ساخت بالای بدنه، کار با بیل مکانیکی را تا حد ممکن ایمن می‌کند.

هزینه‌های مالکیت

از جمله اهداف اصلی در توسعه ۵۱۰ P-Tier کاهش هزینه‌های کل مالکیت (TCO) برای کاربران بوده است. جان دیر اعلام کرده که با تغییرات انجام شده، هزینه نگهداری این مدل نسبت به ۴۷۰ P-Tier تا حدود ۱۰٪ کاهش یافته و هزینه تعمیرات تا ۱۶٪ کمتر شده است. این ارقام رسمی نشان می‌دهند که در طول عمر ماشین، به‌طور چشمگیری در مخارج سرویس و قطعات صرفه‌جویی می‌شود. مصرف سوخت کمتر (تا ۱۲–۲۰٪ بهینه‌تر) نیز به کاهش هزینه‌های روزمره کمک می‌کند. برخی تحلیلگران خارجی گزارش داده‌اند که ۵۱۰ P-Tier می‌تواند تا حدود ۲۰٪ مصرف سوخت کمتری نسبت به مدل قبلی داشته باشد، که این کاهش در پروژه‌های بزرگ سالانه هزینه‌های سوخت را به طرز محسوسی کاهش خواهد داد.

علاوه بر موارد فوق، قابلیت اطمینان بالاتر و دوام بیشتر قطعات (مثل بوش‌ها و شیلنگ‌ها) باعث می‌شود فواصل تعمیرات دوره‌ای طولانی‌تر گردد و هزینه‌های ناشی از توقف‌های غیرمنتظره کاهش یابد. برای مثال سیستم روانکاری مرکزی در مفاصل و دسترسی آسان‌تر به نقاط سرویس (مثل فیلترها و مخزن‌های روغن) در ۵۱۰ P-Tier لحاظ شده است که باعث صرفه‌جویی در زمان تعمیر و نگهداری می‌شود. در مجموع، این عوامل باعث می‌شوند هزینه کل مالکیت ۵۱۰ P-Tier به مراتب پایین‌تر از میانگین کلاس ۵۰ تنی باشد.

مشخصات فنی کلیدی

• قدرت موتور: ۳۶۷ اسب‌بخار (موتور دیزل ۶ سیلندر ۹٫۰ لیتری)
• وزن عملیاتی: حدود ۵۰۷۵۰ کیلوگرم (۵۰٫۸ تن)
• عمق حفاری: حداکثر تقریباً ۸٫۲۷ متر (۲۷ فوت و ۲ اینچ)
• ظرفیت باکت: پشتیبانی از باکت‌های سنگین حدود ۳٫۸ مترمکعب (۵ یارد مکعب)
• دبی پمپ هیدرولیک اصلی: ۸۰۰ لیتر بر دقیقه
• نیروی گسیختگی باکت: حدود ۳۰۱ کیلو نیوتن (معادل ~۳۰٫۷ تن نیرو)
• مشخصات دیگر: دوربین‌های ۲۷۰ درجه با LED روشنایی، سیستم هدایت تراز هوشمند ۳D (اختیاری)، صفحه‌نمایش رنگی چندمنظوره، و قابلیت ارتباط JDLink برای انتقال داده‌ها.

(توجه: مقادیر ذکرشده بر اساس اطلاعات رسمی جان دیر است و ممکن است در تنظیمات مختلف و باکت‌های متفاوت تغییر کند.)

جمع‌بندی

بیل مکانیکی جدید ۵۱۰ P-Tier جان دیر ترکیبی از قدرت زیاد، بازدهی سوخت بالا و تکنولوژی‌های هوشمند است. این دستگاه با طراحی مهندسی شده و در نظر گرفتن نظرات پیمانکاران، برای پروژه‌های سنگین خاک‌برداری و زیرساختی ایده‌آل است. موتور قوی و سیستم خنک‌کننده پیشرفته، ترکیب بهینه‌ای از توان و صرفه‌جویی انرژی را فراهم می‌کنند. همچنین با اتکا به فناوری‌های هدایت تراز و ارتباطات بی‌سیم، فرایند کنترل و مدیریت کار بسیار دقیق‌تر و کارآمدتر شده است. در عمل، ۵۱۰ P-Tier با کاهش هزینه‌های سوخت و تعمیرات و فراهم کردن امکانات رفاهی برای اپراتور، گزینه‌ای جذاب برای شرکت‌های راه‌سازی و عمرانی به شمار می‌رود.
