مقدمه: ارتقای راندمان مکانیکی در سنگین‌ترین رده بولدوزرهای جهان

در معادن بزرگ روباز و پروژه‌های عظیم باطله‌برداری، بولدوزرهای کلاس ۵۰ تن به بالا نقش ستون فقرات جابجایی توده‌های سنگی را ایفا می‌کنند. با این حال، در سیستم‌های انتقال قدرت مکانیکی مرسوم، افت اصطکاکی در دنده‌ها، مبدل‌های گشتاور و چرخ‌دنده‌های مخروطی کرانویل و پینیون همواره بخشی از انرژی سوخت را به تلفات حرارتی تبدیل می‌کند. این ساختار پیچیده علاوه بر افزایش مصرف گازوئیل، ساعات توقف ناشی از خرابی و هزینه‌های هنگفت اورهال گیربکس و فاینال درایوها را به همراه دارد.

شرکت کاترپیلار (Caterpillar) پس از موفقیت میدانی مدل‌های متوسط D6 XE و سپس معرفی D8 XE، بزرگترین و قدرتمندترین ماشین خاکبرداری خود را با خط انتقال تمام‌الکتریکی تحت نام بولدوزر کاترپیلار D11 XE روانه بازار کرده است. این نخستین بولدوزر درایو برقی اختصاصی کاترپیلار برای کاربردهای سنگین معدنی است که ساختار سنتی انتقال نیرو را دگرگون ساخته و با کاهش ۶۰ درصدی قطعات متحرک پیشرانه، کارایی باربری و نگهداری ماشین‌آلات استخراج را متحول می‌کند.

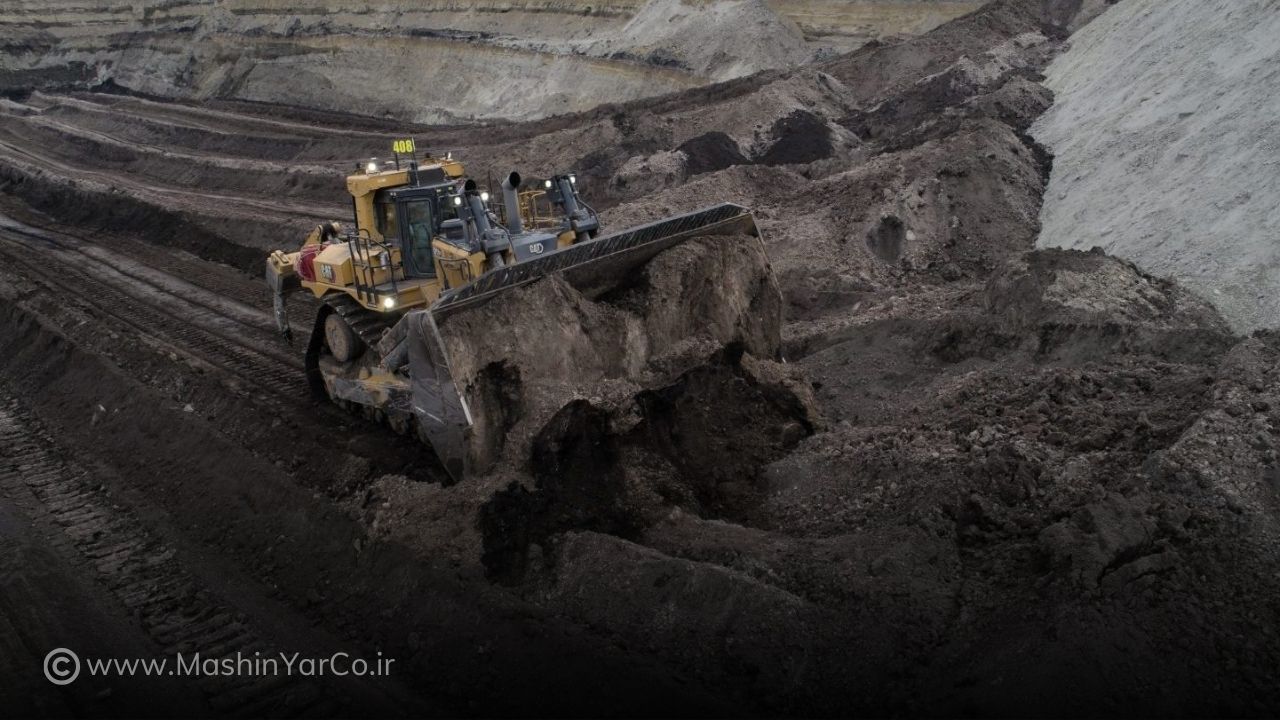

معماری پیشرانه الکتریک درایو: حذف گیربکس و دنده‌های مخروطی

تغییر بنیادین در بولدوزر کاترپیلار D11 XE، حذف اتصالات صلب مکانیکی میان موتور دیزل و شنی‌ها است. در خط انتقال این غول آهنی، چرخ‌دنده مخروطی (Bevel Gear) و گیربکس‌های چندسرعته چندکلاچه مکانیکی به طور کامل کنار گذاشته شده‌اند.

چرخه جریان نیرو در D11 XE:

1. موتور دیزل ارتقایافته Cat C32B: نیروی مکانیکی پایدار را تولید می‌کند، اما به جای ورود مستقیم به مبدل گشتاور، یک ژنراتور جریان متناوب (AC) را به گردش درمی‌آورد.
2. اینورتر و ماژول‌های مدیریت توان: جریان الکتریکی تولیدی را دریافت، تثبیت و با فرکانس متغیر متناسب با فرمان‌های هدایت اپراتور به دو موتور الکتریکی مستقل ارسال می‌کنند.
3. موتورهای کششی اختصاصی (Dedicated Drive Motors): هر سمت شنی به یک موتور کشش الکتریکی پرقدرت مجهز است که گشتاور پیوسته، روان و یکنواخت را بدون وقفه ناشی از تعویض دنده مستقیماً به فاینال درایو چرخ‌دنده‌ها منتقل می‌سازد.

این ساختار پیوسته و بدون دنده، اتلاف گشتاور حین اعمال بارهای متغیر خاکبرداری را مهار کرده و راندمان حرکتی دستگاه را به بالاترین سطح ممکن می‌رساند.

کاهش مصرف سوخت و افزایش حجم جابجایی مصالح

آمارها و سنجش‌های مهندسی میدانی کاترپیلار نشان می‌دهند که مدل D11 XE نسبت به نسل جدید D11 مکانیکی استاندارد، به پیشرفت‌های عملیاتی چشمگیری دست یافته است:

• ۲۵ درصد مصرف سوخت کمتر به ازای هر واحد جابجایی مواد: به لطف بازدهی بالای موتورهای الکتریکی و حذف لغزش مکانیکی مبدل گشتاور.
• افزایش ۵ تا ۱۰ درصدی حجم جابجایی مواد در هر ساعت: عدم نیاز به معکوس کشیدن دنده در مواجهه با توده‌های سخت سنگ و خاک، سرعت میانگین هل دادن مصالح را بالاتر نگه می‌دارد.
• کاهش ۲۰ تا ۲۵ درصدی انتشار گازهای گلخانه‌ای (GHG): تطابق کامل با استانداردهای سخت‌گیرانه پروژه‌های معدنی مدرن.
• کاهش ۲۰ درصدی مصرف گازوئیل در هر ساعت کاری: مدیریت دور موتور در حالت High-Idle پایین‌تر، مصرف سوخت در حالت درجا کار کردن را به حداقل می‌رساند.

لوک فیشر (Luke Fischer)، کارشناس ارشد کاربرد محصول در کاترپیلار، اشاره می‌کند که این مدل تا ۲۵ درصد راندمان بالاتری نسبت به D11 استاندارد فعلی و تا ۴۰ درصد بازدهی بهتری در مقایسه با نخستین نسل D11N (معرفی‌شده در سال ۱۹۸۶) ارائه می‌دهد.

دینامیک شاسی، قدرت دور زدن (Power-Turn) و راحتی اپراتور

یکی از محدودیت‌های فنی بولدوزرهای مکانیکی، افت سرعت و از دست رفتن بخشی از مواد داخل تیغه حین دور زدن در زمین شیب‌دار یا سفت است، زیرا انتقال نیرو در یک سمت با کلاچ یا ترمز محدود می‌شود.

در بولدوزر کاترپیلار D11 XE، به دلیل اختصاص یک موتور الکتریکی مجزا به هر شنی، قابلیت دور زدن زیر بار پیوسته (Power-Turn) به شکلی بی‌نقص اجرا می‌شود. هر دو شنی در تمام طول فرآیند چرخش، با اعمال گشتاور متناسب و معکوس، تماس فعال و پرقدرت خود را با بستر حفظ می‌کنند. نتیجه این عملکرد، دور زدن‌های تیزتر، حفظ پایداری زاویه تیغه و حمل بدون ریزش مواد در حین مانور است.

علاوه بر این:

• زیربندی تعلیق‌دار (Suspended Undercarriage): ضربات ناشی از بسترهای ناهموار معدنی را مهار کرده و انتقال بارهای شوک به ساختار زیربندی را تا ۵۰ درصد کاهش می‌دهد که مانع از خستگی زودرس اپراتور می‌شود.
• فرمان الکترونیکی کم‌تلاش: کنترل‌های تیغه، شنی‌ها و ریپر از طریق اهرم‌های ارگونومیک حساس و نمایشگر چندمنظوره لمسی در داخل کابین قابل تنظیم هستند.

استراتژی نگهداری: کاهش هزینه‌های مالکیت و فواصل اورهال ۱۸,۰۰۰ ساعته

تعمیرات اساسی (Rebuild) در رده ماشین‌آلات استخراجی فوق‌سنگین، مهم‌ترین سرفصل هزینه‌های عملیاتی به شمار می‌رود. کاترپیلار در D11 XE استراتژی زمان‌بندی تعمیرات را با تمرکز بر چرخه عمر اجزا بازنویسی کرده است.

ویژگی‌های تسهیل‌کننده تعمیر و نگهداری:

• حذف یک دوره اورهال کامل: با افزایش فواصل تعمیر موتور C32B، فاینال درایوها و سیستم هیدرولیک به ۱۸,۰۰۰ ساعت، D11 XE در طول عمر مفید خود به یک بار بازسازی اساسی کمتر نیاز پیدا می‌کند.
• طراحی ماژولار قطعات سنگین: هر جزء اصلی (ژنراتور، موتورهای کشش و پمپ‌ها) به صورت مستقل و بدون نیاز به پیاده‌سازی اجزای مجاور قابل دمونتاژ است.
• بهینه‌سازی یاتاقان‌ها و پین‌ها: استفاده از یاتاقان‌های بوش‌دار تعویض‌پذیر در اتصالات پین بازو، تیغه و ریپر، نیاز به عملیات پرهزینه و زمان‌بر لاین بورینگ (Line Boring) را به طور کامل حذف کرده است.

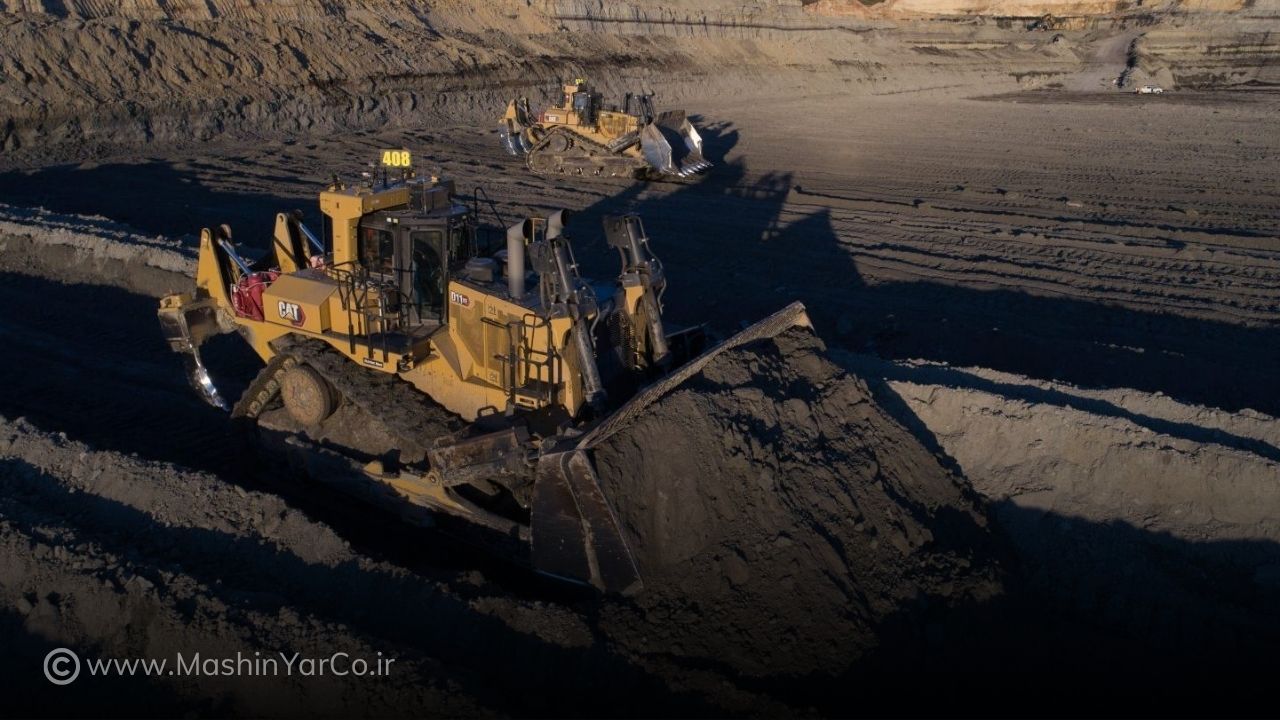

فناوری‌های دیجیتال و سیستم‌های خودکار کمکی در معدن

برای اینکه بازدهی اپراتور در شیفت‌های طولانی کاهش نیابد، D11 XE با مجموعه‌ای از پلتفرم‌های کمکی و خودکار عرضه می‌شود:

• سیستم AutoCarry: کنترل خودکار زاویه و بار تیغه حین حرکت هل دادن برای مهار لغزش هرزگرد شنی و بهبود بهره‌وری تا ۱۵ درصد.
• کنترل شیب‌بندی سه‌بعدی (3D Grade Control): استفاده از آنتن‌های دوگانه GNSS نصب‌شده روی سقف ROPS بدون نیاز به دکل‌ها یا کابل‌های آسیب‌پذیر روی تیغه.
• دستیار خودکار تیغه (Automated Blade Assist - ABA): تغییر موقعیت گام و زاویه تیغه به صورت برنامه‌ریزی‌شده در فازهای بارگیری و تخلیه.
• کنترل خودکار ریپر (Automatic Ripper Control): هماهنگ‌سازی پیوسته دور موتور دیزل با عمق نفوذ ریپر سنگی به منظور حذف هرزگردی شنی‌ها و جلوگیری از استهلاک ناخن‌ها.
• یکپارچه‌سازی با سامانه معدنی Cat MineStar: پشتیبانی از سیستم Command for Dozing برای هدایت از راه دور (Remote Control) و عملیات نیمه‌خودران در نقاط خطرناک ریزشی یا دیواره‌های ناپایدار معدن.

پرسش و پاسخ متداول (FAQ)

۱. درایو الکتریکی (Electric Drive) در بولدوزر D11 XE چگونه کار می‌کند؟

در این سیستم، موتور دیزل یک ژنراتور الکتریکی را می‌چرخاند. برق حاصله از طریق اینورترها کنترل شده و به دو موتور الکتریکی مستقل در هر شنی فرستاده می‌شود. این سیستم فاقد گیربکس دنده‌ای سنتی، کلاچ‌های مکانیکی و چرخ‌دنده مخروطی است.

۲. قابلیت Power-Turn چیست و چه مزیتی در معدنکاری دارد؟

در بولدوزرهای سنتی، چرخش دستگاه با ترمز گرفتن یا متوقف کردن شنی سمت داخلی انجام می‌شود که قدرت را هدر می‌دهد. در قابلیت Power-Turn، موتورهای الکتریکی هر دو سمت به طور مستقل گشتاور اعمال می‌کنند و به بولدوزر اجازه می‌دهند در حین دور زدن با بار سنگین خاک، بدون افت سرعت و ریزش مواد مسیر خود را اصلاح کند.

۳. اشتراک ۸۵ درصدی قطعات با D11 استاندارد چه سودی برای شرکت‌های معدنی دارد؟

شرکت‌های دارنده ناوگان نیازی به سرمایه‌گذاری سنگین روی انبار قطعات یدکی جدید ندارند؛ اکثر اتصالات شاسی، زنجیرها، رولرها، اتچمنت‌ها و سیلندرهای هیدرولیک با پلتفرم مکانیکی D11 یکسان بوده و زنجیره تأمین بدون وقفه فعال می‌ماند.

۴. فواصل سرویس ۱۸ هزار ساعته چگونه هزینه‌ها را کاهش می‌دهد؟

در ماشین‌آلات معدنی سنگین، فرآیند پیاده‌سازی و نوسازی موتور و فاینال درایوها چندین هفته طول می‌کشد. افزایش بازه تعمیرات اساسی از ۱۵,۰۰۰ به ۱۸,۰۰۰ ساعت، منجر به انجام یک مرتبه اورهال کمتر در طول کل عمر مفید ماشین شده و هزینه‌های نگهداری را صدها هزار دلار کاهش می‌دهد.
